DMC 型脉冲单机布袋除尘器说明


DMC 型脉冲单机布袋除尘器说明

一、概述

DMC型脉喷单机袋式除尘器是根据G外同类产品先进技术经改进反设计而成的小型袋式除尘器。DMC-96型脉冲布袋单机除尘器采用高压(0.5～0.7MPa)大流量电磁脉冲阀逐条除尘布袋喷吹清灰的技术，DMC-96型脉冲布袋单机除尘器与G内其它单机除尘器相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻结构简单紧凑、安装容易，维护方便（外滤式），因此DMC-96型脉冲布袋单机除尘器被广泛应用于建材、水泥、冶金、矿山、化工、煤炭、非金属矿CA细粉加工等行业含尘气体净化处理系统，是环保除尘的理想设备。
本系列单机除尘器暂时有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证DMC-96型脉冲布袋单机除尘器严密不漏风。

二、构造及工作原理

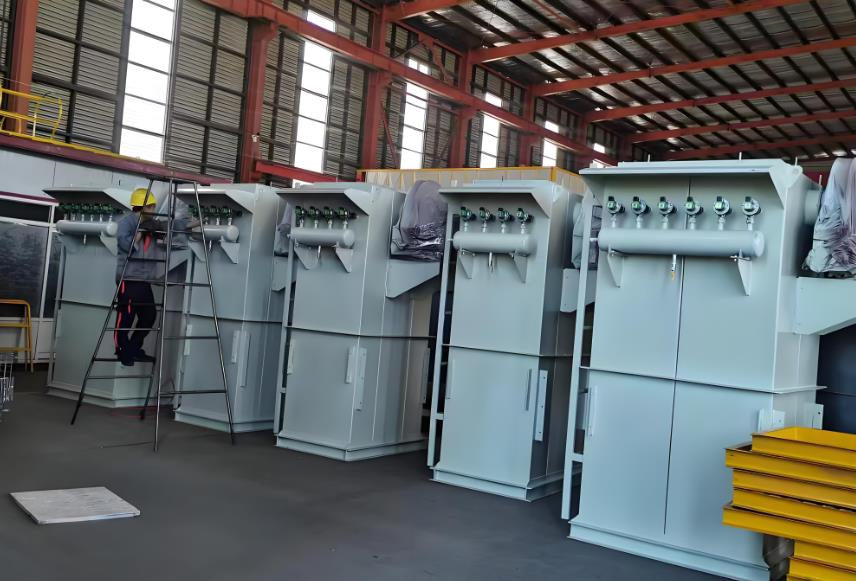

1. 单机布袋除尘器结构

该设备主要由以下部分组成：

箱体：包含袋室、净气室、多孔板、滤袋、滤袋骨架、检修门，箱体设计耐压 5000Pa。

喷吹系统：由主气管、喷吹管、脉冲阀、控制仪构成。

进气排灰部分：有两种形式，标准带灰斗式和敞开法兰式。

2. 工作原理

含尘气体从进气口进入灰斗或通过敞开法兰口进入滤袋室，经滤袋过滤后，净气进入净气室，再由净气室排气口经风机排出。粉尘附着在滤袋外表面并不断积累，导致除尘器阻力上升。为确保设备阻力不超过 1200Pa，使除尘器持续工作，需定期清除滤袋粉尘。清灰时，程序控制器定时顺序启动脉冲阀，气包内 0.5 - 0.7MPa 压缩空气由喷吹管孔眼喷出（一次风），通过文氏管诱导数倍于一次风的周围空气（二次风）进入滤袋，使滤袋瞬间急剧膨胀，伴随气流反方向作用抖落粉尘，实现清灰目的。

三、选型

1. 型号说明

除尘器选型：该单机有24、32、48、96、80、96、112、120六种规格分为两种安装形式，以满足不同场合的使用要求，具体型号说明如下：
     DMC-96(A 、B)
     D——单机除尘器
     MC——脉喷式
     -96——滤袋条数96条
    （A、B）——A：带灰斗和卸灰阀　B：法兰式

2. 选型参数及选型原则

根据工艺设计的风量、气体温度、含尘浓度数值，按略小于技术性能表中的数值为原则，对应除尘器型号即为所需收尘器型号。

表中耗气量为工厂集中供气时的情况，若单独使用空压机，耗气量需放大 1.5 倍。

压缩空气耗量栏所提耗气量为该型号设备的耗气量。

（这是最早的技术参数表，现在型号有所增加）DMC系列单机脉冲布袋收尘器的技术参数：

性能型号		DMC-32	DMC-48	DMC-64	DMC-64	DMC-96	DMC-112
总过滤面积m2		24	36	48	60	72	84
过滤风速m/min		1.04-1.67	1.15-1.62	1.21-1.74	1.25-1.67	1.27-1.62	1.28-1.68
处理风量m3/h		1500-2400	2500-3500	3500-5000	4500-6000	5500-7000	6500-8500
滤袋数量（条）		32	48	64	80	96	112
耗气量m/min		0.032	0.048	0.064	0.08	0.096	0.11
入口浓度g/m3		200
出口浓度g/m3		50
喷吹压力MPa		0.5-0.7
承受负压Pa		5000
设备阻力Pa		≤1200
脉冲阀	规格	1"
脉冲阀	数量（个）	4	6	8	10	12	14
电机型号功率		Y90S-2	Y90L-2	Y100L-2	Y132S1-2	Y132S1-2	Y132S2-2
KW		1.5	2.2	3.0	5.5	5.5	7.5
设备重量	DMC（A）	1350	1620	1850	2360	2800	3200
设备重量	DMC（B）	1220	1470	1670	2150	2540	2880

技术参数：

参数型号	过滤面积 m2	处理风量 m3/h	入口浓度 g/m3	过滤风速 m/min	运行阻力 Pa	出口浓度 mg/m3	压缩气体耗量 m3/min	滤袋规格	滤袋条数	重量吨
DMC-20	20	1200-2400		1—2	800~ 1800	＜100	0.1	Ø126X2000	24	0.7
DMC- 24	24	1440-2880					0.1		32	0.9
DMC- 28	28	1700-3500					0.1		36	1.3
DMC-32	32	2880-4800	＜1000	1.5—2.5			0.13		42	1.6
DMC-38	38	3400-5700					0.15		48	1.8
DMC-48	48	4320-7200					0.2		64	2
DMC-60	60	5400-9000					0.24		80	2.5
DMC-72	72	6480-10800					0.3		96	3
DMC-95	95	8550-14250					0.38		120	4
DMC-130	130	11700-19500					0.52		160	4.7
DMC-160	160	14400-24000					0.57		200	5.4
DMC-190	190	17100-28500					0.62		240	6.5
DMC-220	220	19800--33000					0.66		280	7.7
DMC-250	250	22500-37500					0.75		320	8.6
DMC-270	270	24300-40500					0.8	Ø126X2500	280	9
DMC-300	300	27000-45000					0.9		300	9.8
DMC-350	350	31500-52500					1.22		360	11.2
DMC-420	420	37800-63000					1.25		420	13.3
DMC-450	450	40500-67500					1.35	Ø126X4000	288	14.3
DMC-500	500	45000-75000					1.5	Ø126X4500	288	15.8
DMC-600	600	54000-90000					1.8		336	19
DMC-740	740	66600-111000					2.2		420	21.8
DMC-870	870	78300-130500					2.6	Ø126X4620	480	26.1
DMC-1000	1000	90000-150000					3	Ø126X4780	540	30.7
DMC-1100	1100	90000-165000					3		600	34.5
DMC-1300	1300	117000-195000					3		720	39

注：（1）粉尘浓度高、颗粒小时，过滤风速取小值，反之取大值。

（2）根据粉尘性质不同，除尘器采用不同的滤袋，订货时请注明。

（3）根据用户要求，可现场设计。

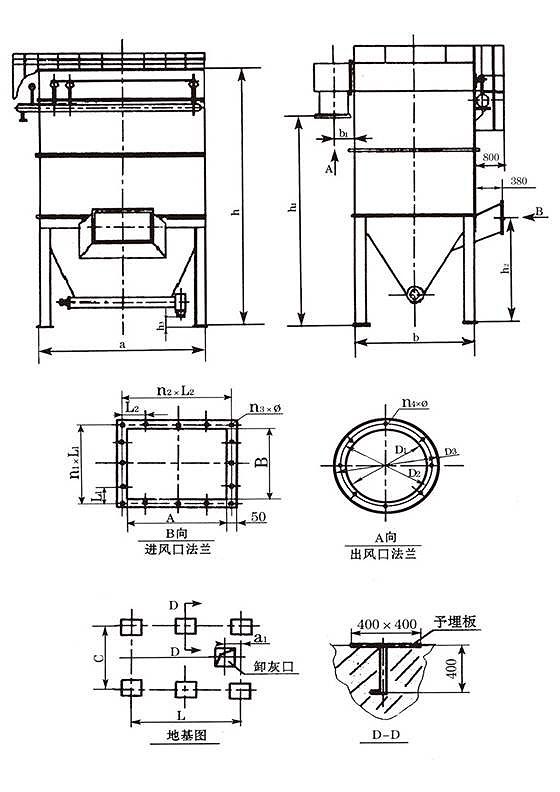

型号	a	b	c	h	L	a1	b1	h1	h2	h3	A	B	n1×L1	n2×L2	n3-φ	D1	D2	D3	n4-φ
DMC-20	780	1140	990	3830	630	—	340	3330	1260	650	200	200	2X120	3X120	8-ø9	200	230	260	6-ø9
DMC-24	780	1500	1350	4160	630	—	360	3710	1500	650	250	250	3X97	3X97	12-ø9	250	280	310	6-ø9
DMC-28	1170	1140	990	3830	1020	—	360	3330	1260	650	250	250	3X97	3X97	12-ø9	250	280	310	6-ø9
DMC-32	1350	1140	990	3830	1200	—	400	3330	1260	650	300	300	3×117	3×117	12-φ12	320	360	400	8-φ11
DMC-38	1530	1140	990	4160	1380	—	400	3710	1500	500	300	300	3X117	3X117	12-ø12	320	360	400	8-φ11
DMC-48	1530	1500	1350	4160	1380	—	460	3710	1500	500	300	300	3×117	3×117	12-φ12	320	360	400	8-φ11
DMC-60	1890	1500	1350	4310	1740	—	460	3860	1800	500	300	300	3×117	3×117	12-φ12	320	360	400	8-φ11
DMC-72	2280	1500	1350	4310	2130	—	500	3860	1800	500	554	350	3×135	5×120	16-φ12	400	440	480	10-φ11
DMC-95	2280	1860	1710	4870	2130	—	500	4310	2300	500	554	350	3×135	5×120	16-φ12	450	490	530	12-φ11
DMC-130	3030	1860	1710	4670	2780	340	525	4120	2100	520	600	380	3×144	5×130	16-φ12	500	540	580	12-φ11
DMC-160	3780	1860	1710	4670	3630	340	550	4120	2100	520	750	420	4×118	7×115	22-φ12	550	590	630	16-φ12
DMC-190	4530	1860	1710	4670	4380	340	600	4120	2100	520	750	420	4×118	7×115	22-φ12	600	640	680	16-φ12
DMC-220	5280	1860	1710	4670	5130	340	625	4120	2100	520	750	420	4×118	7×115	22-φ12	650	690	730	20-φ12
DMC-250	6030	1860	1710	4670	5880	340	650	4120	2100	520	800	480	4×133	7×122	22-φ12	700	740	780	20-φ12
DMC-270	5280	1860	1710	5250	5130	340	650	4750	2100	500	800	480	4×133	7×122	22-φ12	700	740	780	20-φ12
DMC-300	4728	2228	2100	5620	4578	540	680	5000	2250	500	850	700	6x125	7×130	26-φ12	760	800	840	20-φ12
DMC-350	5668	2228	2100	5620	5518	540	700	5000	2250	500	850	700	6x125	7×130	26-φ12	800	840	880	20-φ12
DMC-420	6608	2228	2100	5670	6458	540	750	5000	2250	500	900	750	8x119	6x133.5	28-φ12	850	890	930	22-φ12
DMC-450	4588	2268	2100	7430	4438	540	750	6630	2050	400	900	750	8x119	6x133.5	28-φ12	850	890	930	22-φ12
DMC-500	4588	2268	2100	7930	4438	540	800	7130	2050	400	1000	780	7×119	9×117	32-φ12	950	990	1030	22-φ12
DMC-600	5348	2268	2100	7930	5198	540	800	7130	2050	400	1000	900	8×119	9×117	34-φ12	1000	1060	1100	24-φ12
DMC-740	6608	2268	2100	7930	6458	540	850	7130	2050	400	1000	1000	9×117	9×117	36-φ12	1100	1160	1200	24-φ12
DMC-870	7548	2268	2100	7640	7360	540	950	6740	1950	100	1200	1200	10×126	10×126	40-φ12	1200	1260	1300	24-φ12
DMC-1000	8488	2268	2100	7640	8300	540	950	6740	1950	100	1200	1200	10×126	10×126	40-φ12	1200	1260	1300	24-φ12
DMC-1100	9428	2268	2100	7640	9240	540	1000	6740	1950	100	1250	1250	10×130	10×130	40-φ12	1300	1360	1400	30-φ13
DMC-1300	11308	2268	2100	7640	11120	540	1100	6640	1950	100	1350	1350	11X128	11X128	44-ø12	1450	1510	1550	32-φ12

注：（1）支腿数量：DMC-20 ~ 160型四支腿，其余型号六支腿。
（2）进、出风口位置可根据用户要求设置。
