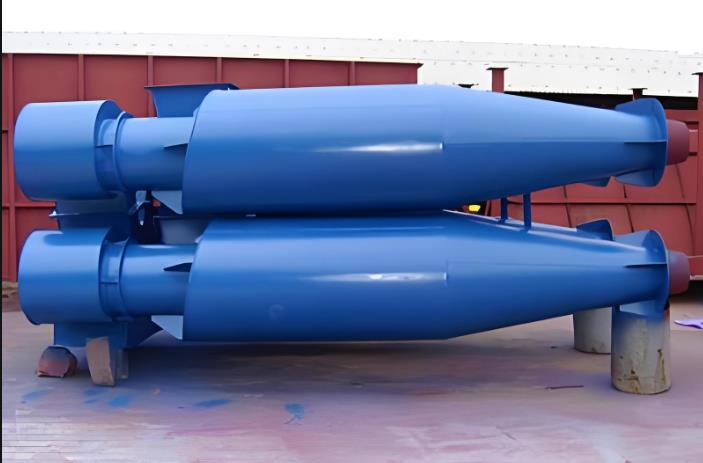

CLK 扩散式旋风除尘器说明书和技术参数

说明

扩散式旋风除尘器又称带倒锥体旋风除尘器，可以避免粉尘造成二次扬尘，除尘效率高，适用于捕集干燥的非纤维性的颗粒状粉尘。广泛应用于冶金、铸造、建材、化工粮食、水泥等行业中，捕集干燥的非纤维性颗粒状粉尘和烟尘除尘，可做回收物料设备使用。

扩散式旋风除尘器筒身呈倒圆锥形，因而减少了含尘气体自筒身中心短路到出口去的可能性，并装有圆锥形的反射屏，防止两次气流将已经分离下来的粉尘重新卷起，被上升气流带出，它具有除尘效率高，结构简单，加工制造容易，投资低和压力损失适中等优点。

CLK型扩散式旋风除尘器根据气流在除尘器内的旋转方向（顶视）不同，分为顺时针左旋（S）和逆时针右旋（N）两种。适用于捕集干燥的、非纤维性的颗粒状粉尘，同时可消烟除尘，还可用于粉料回收。

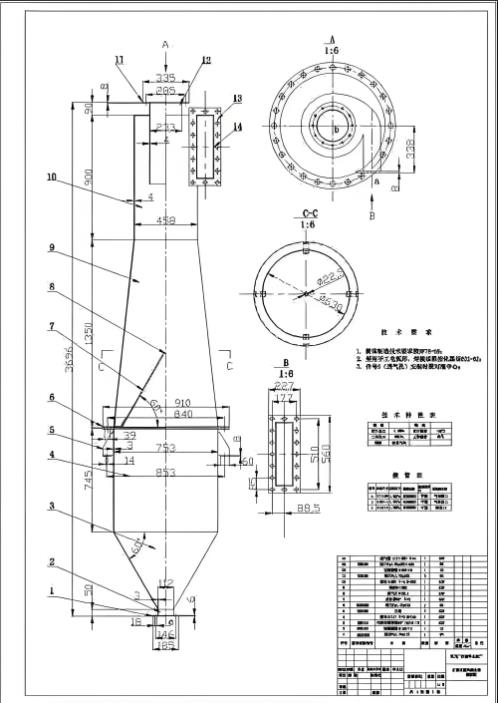

结构：下半部成倒圆锥形，锥形底部装有倒圆锥形反射屏，因而减少了含尘气体自中部到出口的短路可能性；反射屏防止二次气流将已经分离下来的粉尘重新卷起来并碑上升气体带出，因而改善了除尘效率。其除尘效率略高于CLP/A、CLP/B型，负荷变化的适用性也强一些，由于锥体是向下渐扩的，因此磨损较轻。

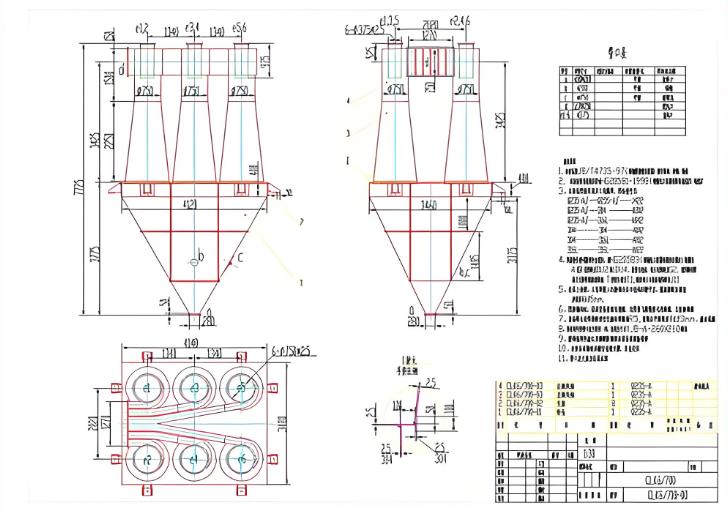

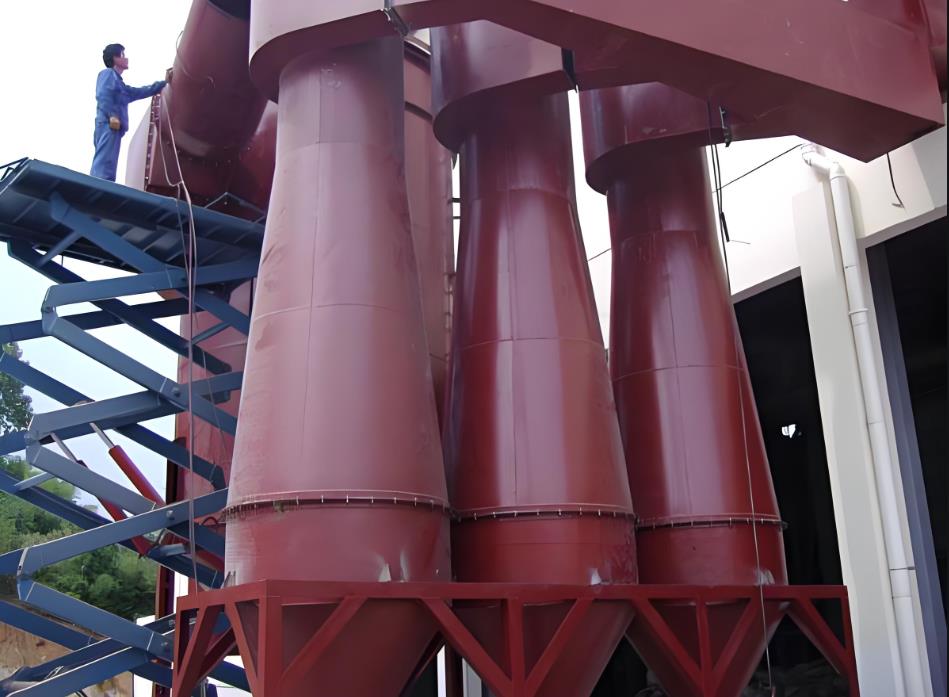

CLK扩散式旋风除尘器均配单独灰斗，如采用两个以上扩散式除尘器并联操作，上部气体出口管可采用一般旋风除尘器出口管的连接方法；下部卸灰部分，如不能形成灰封，则使风量分配不平衡，产生相互干扰致使除尘效率大为降低，如合用一个卸灰斗则灰斗用隔离墙板分开，并保证形成灰封。

倒圆锥形筒体：CLK 扩散式旋风除尘器的筒身呈倒圆锥形，这种设计减少了含尘气体自筒身中心短路到出口的可能性，有助于提高除尘效率。

圆锥形反射屏：在锥体底部装有圆锥形的反射屏，其作用是使已经被分离的粉尘沿着锥体与反射屏之间的环缝落入灰斗，防止上升的净化气体重新把细微粉尘卷起带走，从而进一步提高了除尘效率。反射屏的锥角一般采用 60°，试验证明，它较 45° 锥角的反射屏有除尘效率高、压力损失低的优点。

含尘气体经矩形进风口沿切向进入筒体，粉尘在离心力的作用下，被抛向器壁，并随旋转气流向下旋转运动。大部分气流受反射屏的发散作用，旋转上升经排气管排出；小部分气流随粉尘经反射屏和锥体之间的环隙进入灰斗，壳体下部直径变大，旋转气流减慢，粉尘在惯性作用下被捕集在灰斗内，气体则经反射屏的透气孔至排气管排出。

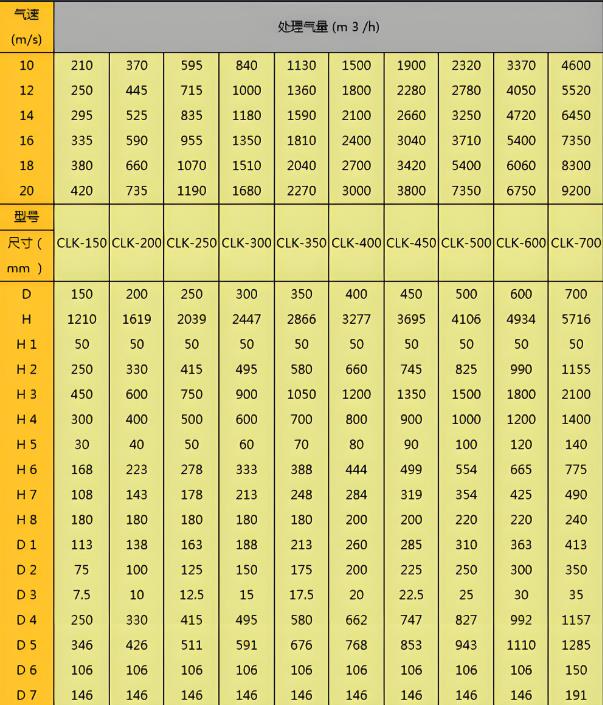

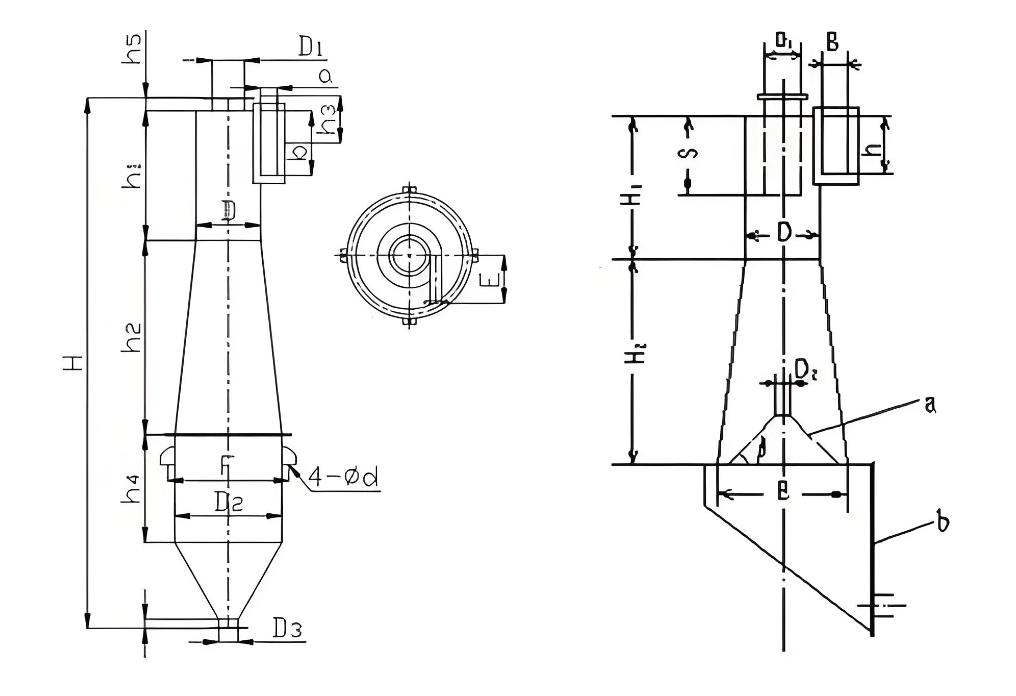

CLK扩散式旋风除尘器技术参数
